一、产品概述

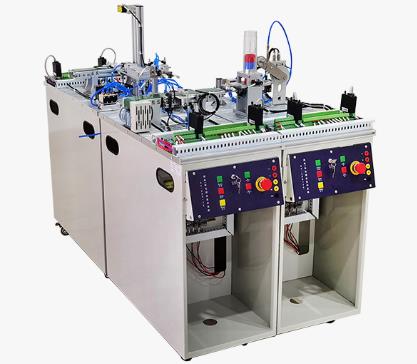

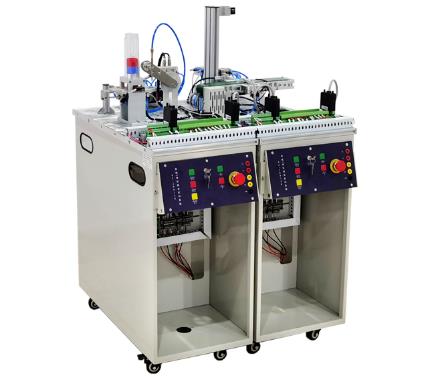

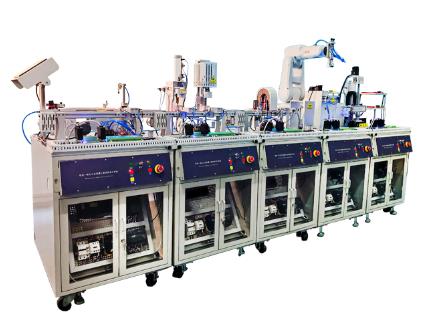

LY-ZDH13G6机电一体化综合实训系统（世界技能大赛训练平台MPS）实训设备为模块化开放式设计结构，不仅可作为独立的系统单独使用，也可以作为子系统与其它类似设备组合，构成自动化生产线系统，具有功能的任意组合性，可扩展性等优点;实训设备的PLC控制板为可拆卸式，实训台既可作机电一体化训练的组合，又可随部时入新的未知功能模块的组合。实训设备专业规范评价内容与世界技能大赛设备功能对接。各种气动元件、电气元件以及机械运动执行机构的工作过程及运行状态具有直观性。

二、技术参数

1、外形尺寸:L2500mmxW800mm×H1500mm

2、工作电源:AC 220V+10%50HZ

3、环境温度:-10~50°C

4、相对温度:≤85%

5、安全保护:漏电保护，过流保护，短路保护

6、整机重量:70kg

三、机电一体化综合实训系统工作站

1）LY-ZDH13G-工供料单元工作站

1、功能描述

供料工作单元的主要作用应是提供加工工件。在管状料仓中存放8个工件。供料过程中，双作用气知应逐一从料仓中推出工件，由转换模块上带有真空吸盘的夹钳应将工件吸起，转换模块的转臂在旋转缸的驱动下将工件转换至下—个工作站。

2、技术参数

(1)输入电源:单相AC220V±10%

(2)整体功率:≤1.5kVA

(3)工作压力:600 KPa(6 bar)

(4)工作电源:稳压电源DC 24 V

(5)PLC: 7个数字量输入、5个数字量输出;(16+16)

(6铝合金板材厚度:32mm

(7)工作环境:温度-5°C~+40°C;湿度85%(25C);海拔<4000m

(8)整机重量:≤50Kg

2）LY-ZDH13G-Ⅱ检测单元工作站

1、功能描述

检测单元的主要任务是对上一单元提供的工件进行材料检测、高度检测及开口朝向的检测向系统控制中心提供检测数据。

2、技术参数

(1)输入电源:单相AC220V±10%;

(2)整体功率:≤1.5kVA;

(3)工作压力:600 KPa(6 bar);

(4)工作电源:稳压电源DC 24 V;

(5)PLC: 8个数字量输入、5个数字量输出;(16+16+Al1)

(6)铝合金板材厚度:32mm

(7)工作环境:温度-5°C~+40°C;湿度85%(25°C);海拔<4000m

(8)整机重量:≤50Kg。

3）LY-ZDH13G-Ⅲ翻转单元工作站

1、功能描述

翻转单元的主要任务是对上一单元提供的工件，在需要倾斜、配副转或清空工件时，可以使用琵转模块。终端位置传感器用来检测所有运动的状态。终端缓冲确保运动装置平缓达到终端位置.

2、技术参数

(1)输入电源:单相AC220V±10%

(2)整体功率:≤1.5kVA

(3)工作压力:600 KPa (6 bar)

(4)工作电源:稳压电源DC 24 V

(5)PLC:8个数字量输入、5个数字量输出;(16+16)

(6铝合金板材厚度:32mm

(7)工作环境:温度-5°C~+40°C;湿度85%(25°C);海拔<4000m

(8)整机重量:≤50Kg。

4）LY-ZDH13G-IV组装单元工作站

1、功能描述

通过漫射式传感器检测到工件工件传送到传送带上的气动分离器并且由第二个传感器检则拾取和放置模块将滑槽上工件组装到工件上通过分离器释放完整的工件并传送到传送带的末端在传送带的末端光纤式传感器检测工件。

2、技术参数

(1)输入电源:单相AC220V±10%

(2)整体功率:≤1.5kVA

(3)工作压力:600 KPa (6 bar)

(4)工作电源:稳压电源DC 24 V

(5)PLC:8个数字量输入、5个数字量输出;(16+16)

(6)铝合金板材厚度:32mm

(7)工作环境:温度-5°℃~+40°C;湿度85%(25°℃);海拔<4000m

(8)整机重量:≤50Kg

5）LY-ZDH13G-V电操作手单元工作站

1、功能描述

操作手工作单元必需配置柔性电驱动二自由度操作装置。漫反射式光电传感器应对汝置在支架上的工件进行检测。提取装置上的气爪手应将工件从该位置提起，气爪手上必需装有光电式传感器用于区分黑色"及'非黑色"工件，并将工件根据检测结果放置在不同的滑槽中。本工作单元应可以与其他工作单元组合，工件也可以被直接传输到下一个工作单元.

2、技术参数

(1)输入电源:单相AC220V±10%

(2)整体功率:≤1.5kVA

(3)工作压力:600 KPa(6 bar)

(4)工作电源:稳压电源DC 24 V

(5)PLC:7个数字量输入、5个数字量输出

(6)铝合金板材厚度:32mm

(7)工作环境:温度-5°℃~+40°C;湿度85%(25°C);海拔<4000m

(8)整机重量:≤50Kg
