一、产品概述

MY-9006 猎豹CJY6470全车电器实训台是配合大专院校，部队、汽修等专业的教具之用，通过专业课程的教学和本模型演示，可清楚地了解汽车的内在部位的结构和作用，使学生很快地掌握专业知识。

二、实训台结构组成

全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程，可移动式台架。

三、实训台功能

1、演示灯光系统的工作、信号灯的工作。

2、演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路故障。

3、演示发动机燃油系统的工作，可在实训台上观察燃油的喷油，配有喷油器、喷油支管、燃油压力管。

4、演示加热塞的功能：配有加热塞温度显示，由电机驱动高压泵运转，可演示不同载荷下喷油量的变化。

5、测量面板上配备测量端子，可以 使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形。

6、实训台配备故障设置系统，可以设置40个故障，包括开路、短路、元件损坏和高电阻状态下等故障。

7、实验台支架采用优质钢材焊接，表面经过喷塑处理。

8、对于转动部位和加热部位设置安全防护措施。

9、所有电器部件设置接线端子，提供线路连线。

10、系统电器元件线路实际操作和故障设置，实时模拟各系统故障，并进行诊断和排除。

11、可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训。

12、能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。

四、技术参数

1、外形尺寸: 2080×650×1800mm (长×宽×高)

2、动力电源：220V交流电压

3、工作电压：12V直流电压

4、工作温度：-50℃～50℃

5、蓄电池：60AH/12V

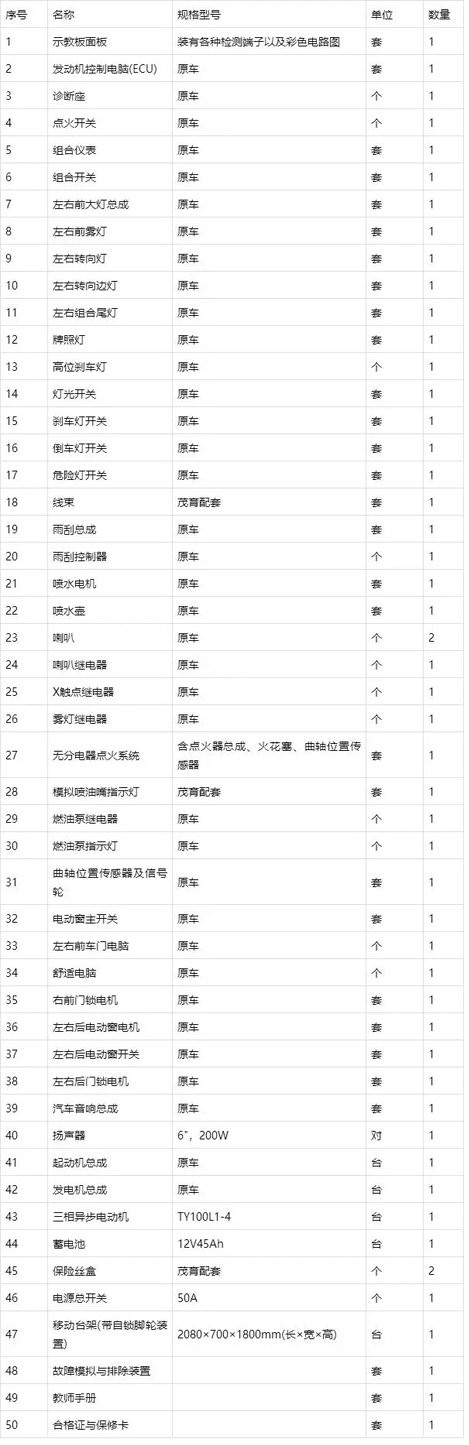

四、基本配置（每台）
